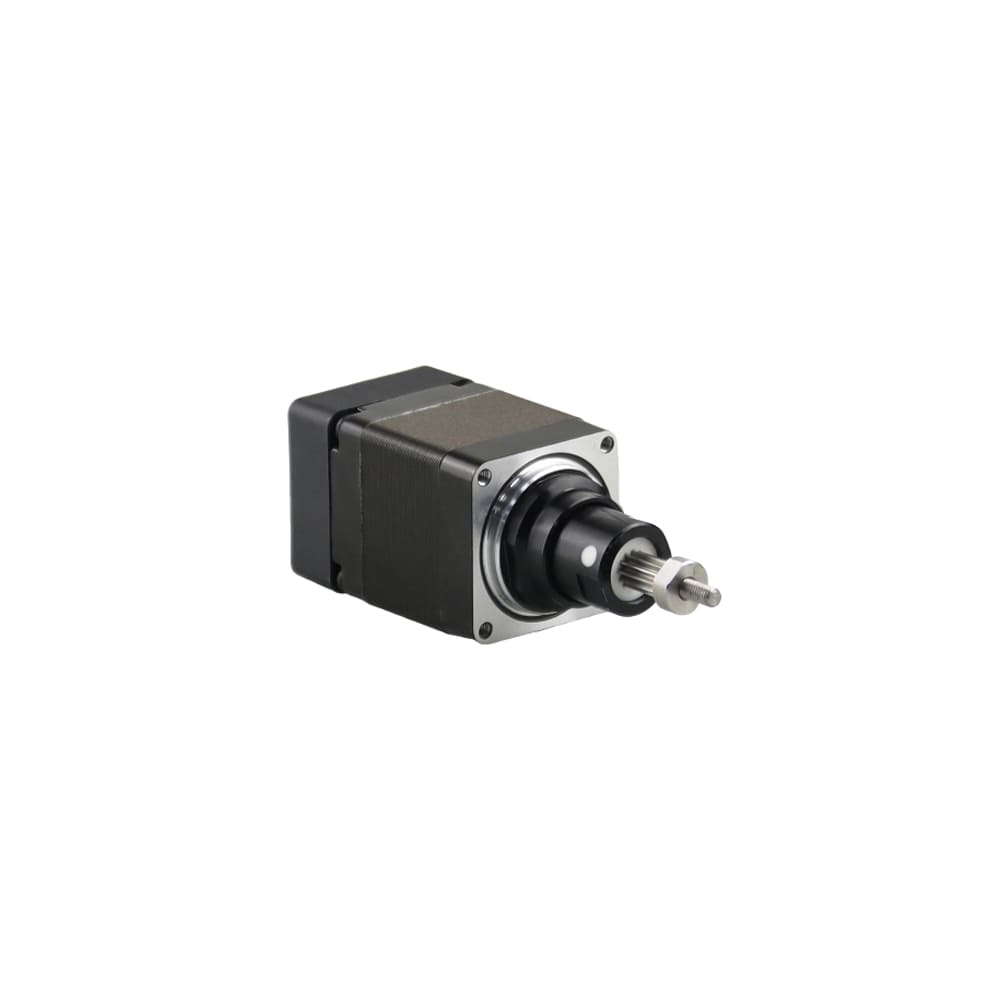

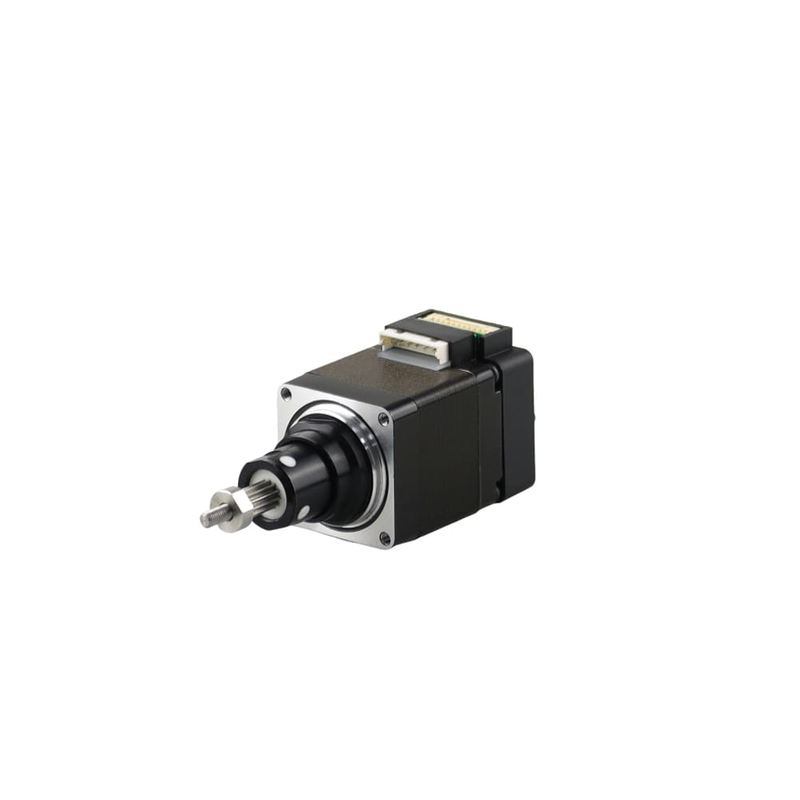

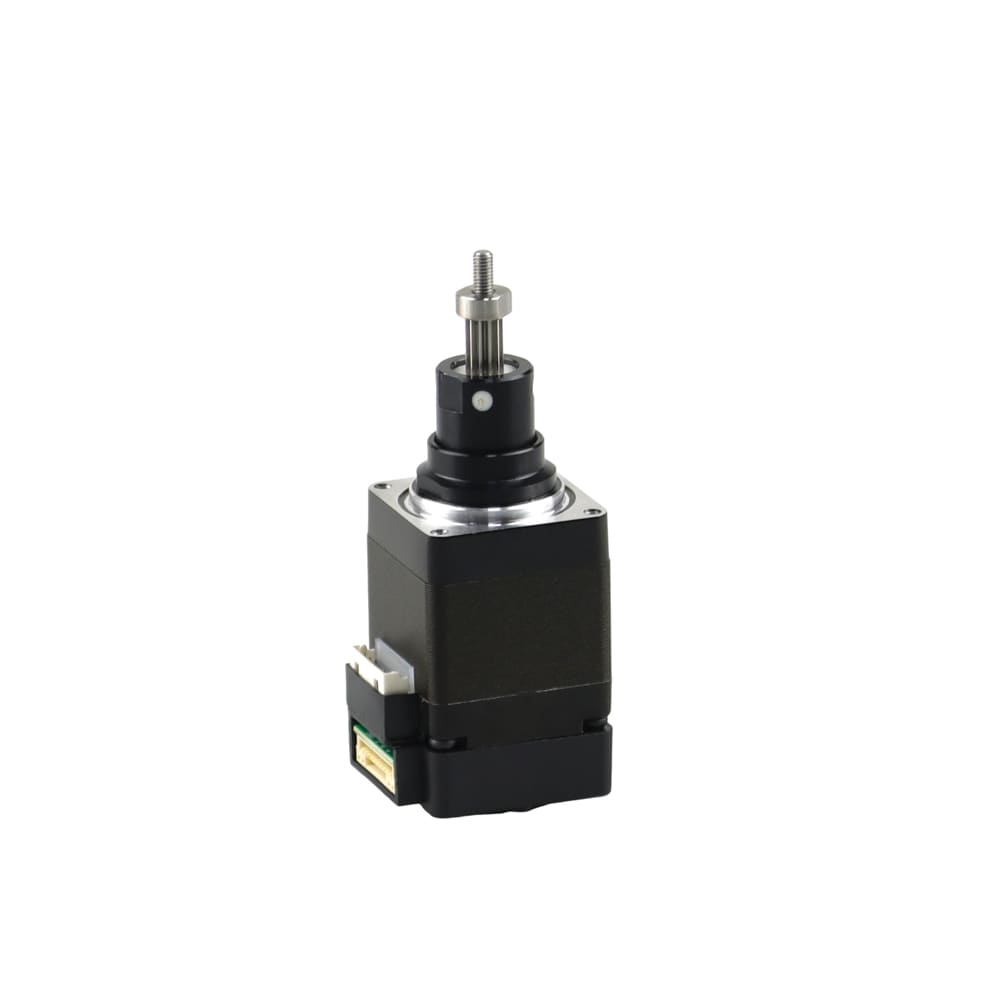

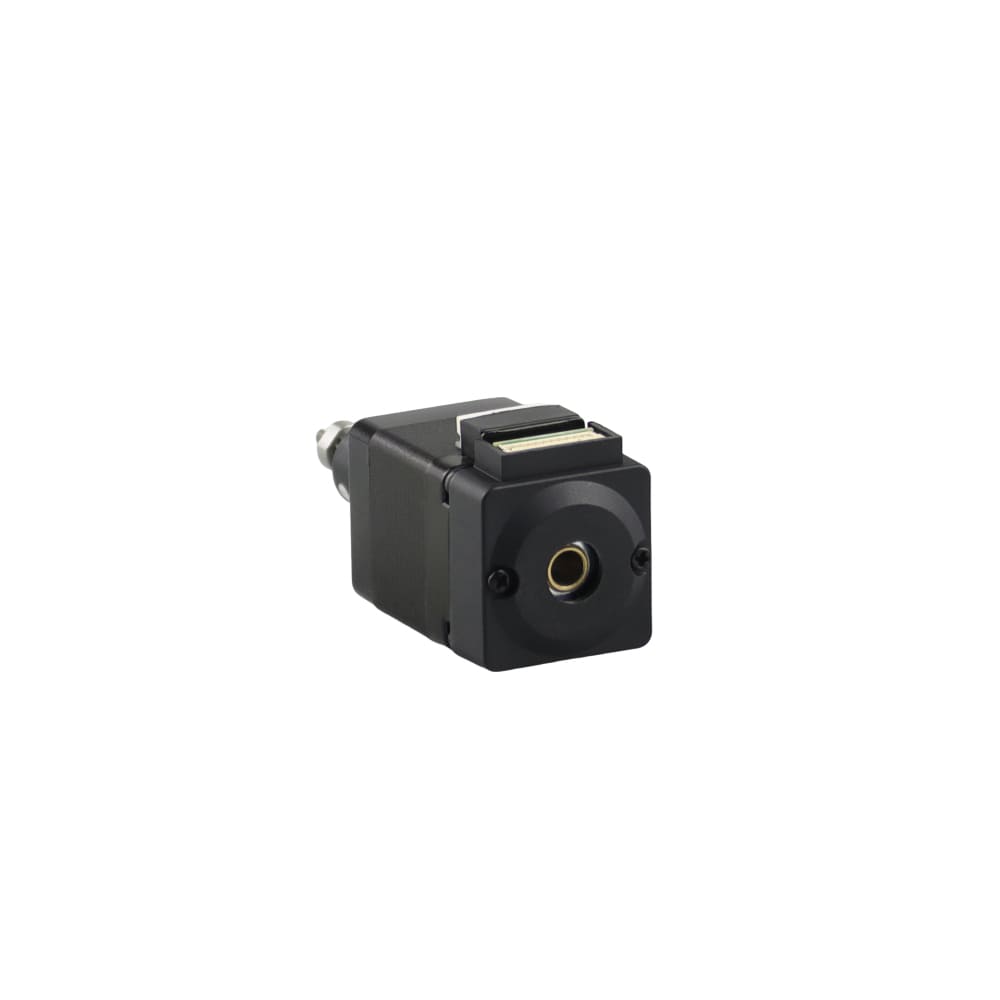

JK28HSK51-0674
精控电机
标准混合式步进电机
2相
NEMA11 (28mm)
51mm
1.8°
4线
直线推杆
JK0220, JKDM420
接插件, 齿轮箱, 编码器, 刹车, 闭环步进一体机（脉冲 /RS485 /CANopen)
10台
| 型号： | |
|---|---|
| 基本性能 | |
| 项目 | 性能 |
| 步距角 | 1.8° |
| 温升 | 80℃max |
| 环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100 MΩ Min. ,500VDC |
| 电气强度 | 500VAC for 1minute |
| 径向间隙 | 0.02Max. (450g-load) |
| 轴向间隙 | 0.08Max. (450g-load) |
| 最大径向压力 | 28N (20mm from the flange) |
| 最大轴向压力 | 10N |
| 步进电机参数 | ||
相数 | / | 2 |
| 步距角 | ° | 1.8 |
| 机身长度 | mm | 51 |
| 电流 | A | 0.67 |
| 电阻 | Ω | 9.2 |
| 电感 | mH | 7.2 |
| 静转矩 | g.cm | 1200 |
| 引线数 | No. | 4 |
| 转子惯量 | g.cm² | 18 |
| 重量 | kg | 0.2 |
| 适配驱动 | / | JK0220 / JKDM420 |
| 可选配件 | / | 接插件、齿轮箱、编码器、刹车、一体机 |
| 推杆尺寸规格 | |||
| 尺寸A: mm | 行程B: mm | 尺寸C: mm | |
| L=32 | L=45 | ||
| 14.7 | 12.7 | 2.35 | 0 |
| 22.1 | 19.05 | 9.15 | 0 |
| 27.4 | 25.4 | 15.05 | 4.6 |
| 33.8 | 31.8 | 21.45 | 11 |
| 40.1 | 38.1 | 27.75 | 17.4 |
| 52.8 | 50.8 | 40.35 | 29.8 |
| 63.5 | 63.5 | 54.05 | 42.5 |
